RC2PC V3.0

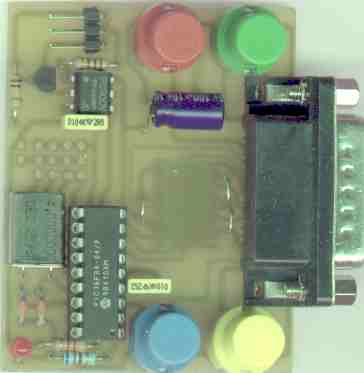

Cette nouvelle version de RC2PC simplifie la réalisation. Le nombre de composants diminue (de 19 à 15), le circuit imprimé est plus simple (plus de passage de pistes entre les pistes des circuits intégrés. Le circuit CMS n'est pas soudé sur le circuit imprimé (pour ceux qui choisissent une version en kit). La mise en boîtier est également simplifiée car le quartz est maintenant couché, ce qui permet aux boutons poussoirs de 'sortir' plus facilement du boîtier.
Le schéma de cette version est disponible ici au format PDF.
L'implantation des composants est disponible ici au format PDF
La liste des composants est disponible ici au format PDF
Le typon (circuit imprimé) est disponible ici au format PDF
Attention ! Le circuit AD8403AR100 (CMS) est plus difficile à trouver que les AD8400AN100. Je peux fournir l'AD8403AR100 pour ceux qui le désirent. Si vous commandez un PIC seul (ou un PIC + circuit imprimé), précisez la version que vous désirez ! Sinon vous recevrez le PIC et le circuit imprimé correspondant à la version 3.1! Les kits sont désormais des versions 3.1
Pour la description du fonctionnement et la réalisation, consulter le document actualisé concernant toutes les versions.
